Qiskit circuits backend

Qiskit based quantum circuit backend.

Utils


source

get_number_of_gate_params

 get_number_of_gate_params (gate_cls:type[qiskit.circuit.gate.Gate])
assert get_number_of_gate_params(ql.HGate)  == 0
assert get_number_of_gate_params(ql.CXGate) == 0
assert get_number_of_gate_params(ql.U1Gate) == 1
assert get_number_of_gate_params(ql.U2Gate) == 2
assert get_number_of_gate_params(ql.U3Gate) == 3

source

instruction_name_to_qiskit_gate

 instruction_name_to_qiskit_gate (name:str)

source

get_target_control_qubits

 get_target_control_qubits
                            (qc:qiskit.circuit.quantumcircuit.QuantumCircu
                            it, gate:qiskit.circuit.gate.Gate)

Get the target and control qubits of a Qiskit Gate of a QuantumCircuit.

Backend


source

CircuitsQiskitBackend

 CircuitsQiskitBackend ()

Backends implement at least these functions.

Test

from genQC.platform.tokenizer.circuits_tokenizer import CircuitTokenizer

genqc <-> backend

tensor = torch.tensor([
                [3, 0, -2, 0, 0],
                [0, 0,  2, 0, 1],
                [0, 3, -2, 3, 0],
            ], dtype=torch.int32)

params_tensor = torch.tensor([       # ... [max_params, time]
                    [0, 0, 0, 0,  0.9],
                    [0, 0, 0, 0, -0.7]
                ])

vocabulary   = {"u2":1, "ccx":2, "h":3}
tokenizer    = CircuitTokenizer(vocabulary)
instructions = tokenizer.decode(tensor, params_tensor)

instructions.print()
CircuitInstruction(name='h', control_nodes=[], target_nodes=[0], params=[6.2831854820251465, 6.2831854820251465])
CircuitInstruction(name='h', control_nodes=[], target_nodes=[2], params=[6.2831854820251465, 6.2831854820251465])
CircuitInstruction(name='ccx', control_nodes=[0, 2], target_nodes=[1], params=[6.2831854820251465, 6.2831854820251465])
CircuitInstruction(name='h', control_nodes=[], target_nodes=[2], params=[6.2831854820251465, 6.2831854820251465])
CircuitInstruction(name='u2', control_nodes=[], target_nodes=[1], params=[11.9380521774292, 1.8849557638168335])

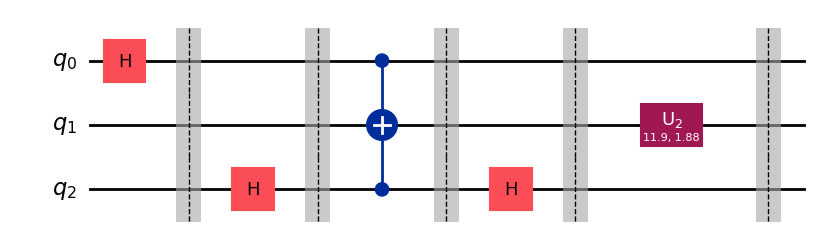

backend = CircuitsQiskitBackend()

qc = backend.genqc_to_backend(instructions)
qc.draw("mpl")

dec_instructions = backend.backend_to_genqc(qc)
dec_instructions.print()
CircuitInstruction(name='h', control_nodes=[], target_nodes=[0], params=[])
CircuitInstruction(name='h', control_nodes=[], target_nodes=[2], params=[])
CircuitInstruction(name='ccx', control_nodes=[0, 2], target_nodes=[1], params=[])
CircuitInstruction(name='h', control_nodes=[], target_nodes=[2], params=[])
CircuitInstruction(name='u2', control_nodes=[], target_nodes=[1], params=[11.9380521774292, 1.8849557638168335])
enc_tensor, enc_params_tensor = tokenizer.encode(dec_instructions)
enc_tensor, enc_params_tensor
(tensor([[ 3,  0, -2,  0,  0],
         [ 0,  0,  2,  0,  1],
         [ 0,  3, -2,  3,  0]], dtype=torch.int32),
 tensor([[ 0.0000,  0.0000,  0.0000,  0.0000,  0.9000],
         [ 0.0000,  0.0000,  0.0000,  0.0000, -0.7000]]))
assert torch.allclose(tensor, enc_tensor)
assert torch.allclose(params_tensor, enc_params_tensor)

Calculate unitary and optimize circuit

gate_pool  = ["u3", "cx",  "h"]
qc         = backend.rnd_circuit(2, 10, gate_pool, np.random.default_rng())
U_initial  = backend.get_unitary(qc)

qc_opt = backend.optimize_circuit(qc, gate_pool, silent=0)
U_opt  = backend.get_unitary(qc_opt, remove_global_phase=False)

print(np.round(U_initial, 2))

assert np.allclose(U_initial, U_opt)
[[ 0.64+0.59j -0.25+0.04j -0.31-0.27j  0.12-0.02j]
 [-0.18-0.18j -0.86+0.11j  0.09+0.08j  0.41-0.06j]
 [-0.11+0.05j -0.11+0.4j  -0.23+0.1j  -0.21+0.84j]
 [ 0.37-0.17j -0.03+0.12j  0.78-0.39j -0.05+0.25j]]
res = %timeit -o -q backend.get_unitary(qc)
print(f"Timeit get_unitary: {str(res)}")
Timeit get_unitary: 524 μs ± 407 ns per loop (mean ± std. dev. of 7 runs, 1,000 loops each)

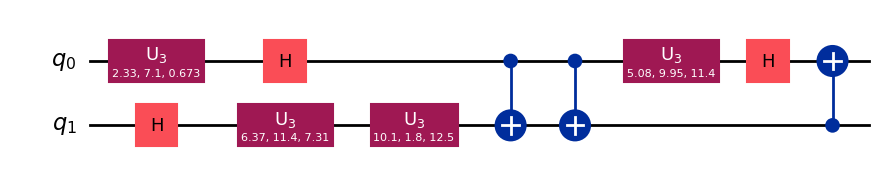

print(f"Initial number of gates {len(qc.data)}:")
display(qc.draw("mpl"))

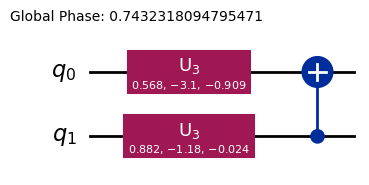

print(f"After optimization {len(qc_opt.data)}:")
display(qc_opt.draw("mpl"))
Initial number of gates 10:

After optimization 3:

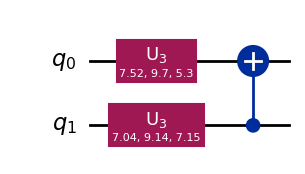

qc_rand = backend.randomize_params(qc_opt, np.random.default_rng())
display(qc_rand.draw("mpl"))

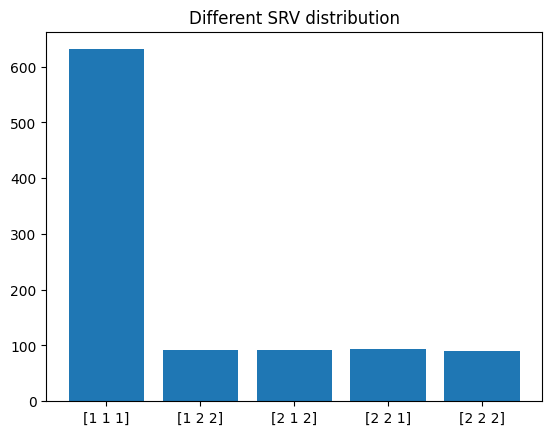

Schmidt-rank-vector

def plot_srv_stat(num_of_qubits, min_gates, max_gates, gate_pool, samples, rng=np.random.default_rng()):
    srv_list = list()
    for i in range(samples):
        qc  = backend.rnd_circuit(num_of_qubits, rng.integers(min_gates, max_gates+1), gate_pool, rng)
        qc  = backend.optimize_circuit(qc, gate_pool)
        srv = backend.schmidt_rank_vector(qc)
        srv_list.append(srv)

    srv_unique, srv_cnt = np.unique(np.array(srv_list), axis=0, return_counts=True)
    srv_unique = [f"{s}" for s in srv_unique]

    plt.bar(srv_unique, srv_cnt)
    plt.title("Different SRV distribution")
    plt.show()
gate_pool = [ql.HGate, ql.CXGate]

plot_srv_stat(num_of_qubits=3, min_gates=6, max_gates=8, gate_pool=gate_pool, samples=int(1e3), rng=np.random.default_rng())

def test_srv(system_dims, init, target):
    vec = qi.Statevector(init, dims=system_dims)
    vec *= 1/np.sqrt(vec.trace())
    srv = backend.schmidt_rank_vector(densityMatrix=qi.DensityMatrix(vec))
    assert srv == target, f"srv: {srv}"
    print(f"passed test, svr: {srv}")
    display(vec.draw('latex', prefix='|\\psi\\rangle = '))
#---------------- |0+> = |00>+|01>
system_dims = (2,2)
init = np.zeros(np.prod(system_dims), dtype=complex)
init[0] = 1
init[1] = 1
test_srv(system_dims, init, [1, 1])

#----------------Bell, |00>+|11>
system_dims = (2,2)
init = np.zeros(np.prod(system_dims), dtype=complex)
init[0] = 1
init[3] = 1
test_srv(system_dims, init, [2, 2])

#----------------GHZ, |000>+|111>
system_dims = (2,2,2)
init = np.zeros(np.prod(system_dims), dtype=complex)
init[0] = 1
init[7] = 1
test_srv(system_dims, init, [2,2,2])

#----------------Sym, |000>+|111>+|222>
system_dims = (3,3,3)
init = np.zeros(np.prod(system_dims), dtype=complex)
init[0]  = 1
init[13] = 1
init[26] = 1
test_srv(system_dims, init, [3,3,3])

#----------------Wikipedia example, |000>+|101>+|210>+|311>
system_dims = (4,4,4)
init = np.zeros(np.prod(system_dims), dtype=complex)
init[0]  = 1
init[17] = 1
init[36] = 1
init[53] = 1
test_srv(system_dims, init, [2, 2, 4])
passed test, svr: [1, 1]

\[|\psi\rangle = \frac{\sqrt{2}}{2} |00\rangle+\frac{\sqrt{2}}{2} |01\rangle\]

passed test, svr: [2, 2]

\[|\psi\rangle = \frac{\sqrt{2}}{2} |00\rangle+\frac{\sqrt{2}}{2} |11\rangle\]

passed test, svr: [2, 2, 2]

\[|\psi\rangle = \frac{\sqrt{2}}{2} |000\rangle+\frac{\sqrt{2}}{2} |111\rangle\]

passed test, svr: [3, 3, 3]

$$\[\begin{align} |\psi\rangle = \begin{bmatrix} \frac{\sqrt{3}}{3} & 0 & 0 & 0 & \cdots & 0 & 0 & \frac{\sqrt{3}}{3} \\ \end{bmatrix} \\ \text{dims=(3, 3, 3)} \end{align}\]$$

passed test, svr: [2, 2, 4]

$$\[\begin{align} |\psi\rangle = \begin{bmatrix} \frac{1}{2} & 0 & 0 & 0 & \cdots & 0 & 0 & 0 \\ \end{bmatrix} \\ \text{dims=(4, 4, 4)} \end{align}\]$$
